版

タンポ印刷では、エッチングの仕上がり具合により、印刷品質が大きく左右されます。
弊社ではさまざまな版を販売しており、用途に応じてお選びいただけます。サイズなどにつきましてはお問い合わせください。

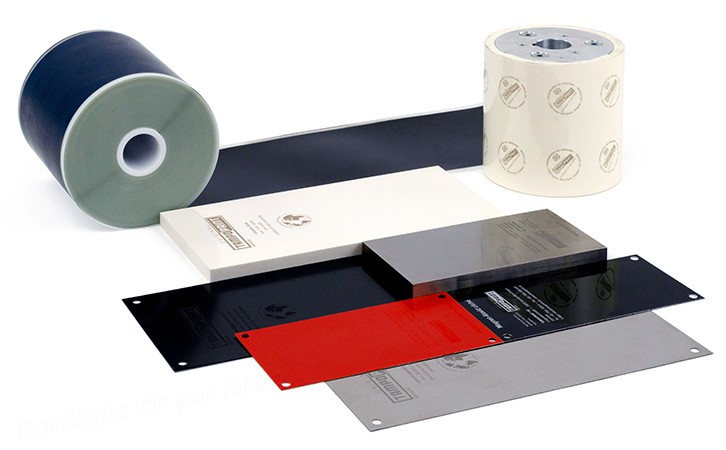

取扱い版材

スチール版
ライト版＋マグネットプレート
感光性樹脂版＋マグネットプレート
アロキシド版＋マグネットプレート

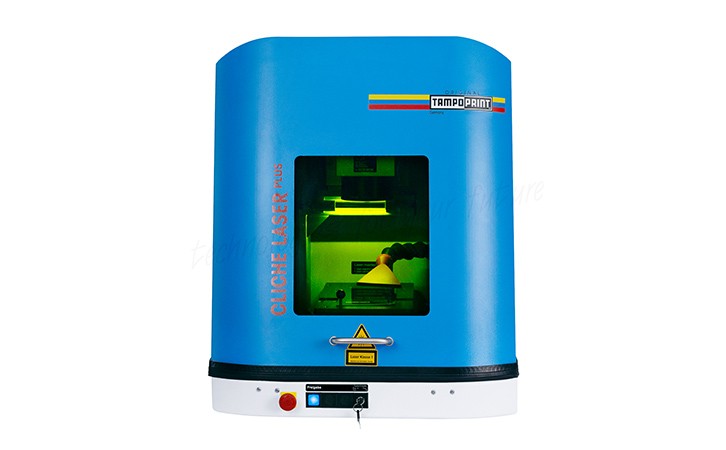

CLICHE LASER（レーザー製版）

版材種類	耐久性	価格	エッチング方式	エッチング方式	フィルム	版材販売	マグネットプレート	用途	特長
			ケミカル	レーザ
スチール版	4	4	可	可	要ケミカル	不可	不要	自動車、家電、スイッチなど	耐久性50～100万ショットで、安定した品質を提供します。
ライト版	3	3	可	不可	要	不可	要	汎用タイプ（電子部品業界、家電など）	耐久性約10万ショットで、低価格でスチール版と同等以上の品質を提供します。
アロキシド版	3	1	不可	可	不要	可 ※1	要	汎用タイプ（名入れ、雑貨、玩具、家電など）	耐久性約4～8万ショットで少量多品種の製品に対応可能なフィルムレス版材です。

版材種類	耐久性	価格	洗浄方式	洗浄方式	フィルム	版材販売	マグネットプレート	用途	特長
			水	アルコール
樹脂版 BASF	2	2	不可	可	要	不可	要	名入れ、雑貨、玩具など	耐久性約1～1.5万ショットの少量多品種用版材です。安価ですがフィルムが必要です。
樹脂版 TOYOBO	1	2	可	不可	要	不可	要	名入れ、雑貨、玩具など	耐久性約1万ショットの少量生産用版材です。安価ですがフィルムが必要です。

耐久性：弱1→5強/価格：安1→5強
※1弊社指定のレーザ装置をご購入いただいた場合のみ販売可能となります。
生産状況に合わせて使用する版材が異なりますので、ご相談ください。

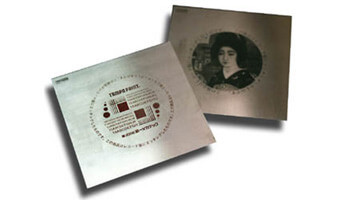

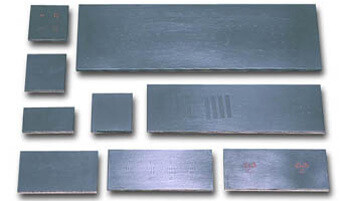

スチール版

量産用版材として幅広い業界で使用されています。
ケミカルエッチングまたはレーザーエッチングでの対応が可能です。

特長

エッチングに最も適した粒子組織の鋼材を使用していますので、深さのコントロールができます。
そのため安定した印刷品質が得られます。
硬度はHRC58以上ありますので、ドクターブレードによる耐久力と、大変優れた耐摩耗力を有しています。
耐腐蝕性にも優れており、保存管理が容易。

耐久性

オープンタイプ：100万ショット、カップタイプ：50~100万ショット

対応サイズ例

70×140mm
100×100mm
100×200mm
100×215mm
150×300mm

※その他サイズはお問合せください。
また、スチール版はケミカルエッチングまたはレーザーエッチングでの対応が可能です。

ケミカルエッチング

※感光材が塗布されたスチール版にポジフィルムを貼付し、紫外線を照射して膜面部以外の部分を硬化させた後、溶液によってエッチングする手法となります。

スクリーン線数（網掛け）によるエッチングが可能です。
安定した深さやエッチング品質が得られます。
※製版用フィルムが必須となります。

レーザーエッチング

デザインデータからダイレクトにスチール版へマーキングする手法となります。

フィルムレス
短納期での出荷対応が可能です。
スクリーン線数（網掛け）によるエッチングが不可。

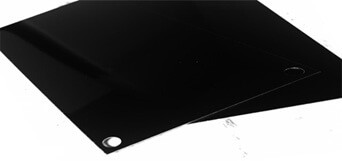

ライト版＋マグネットプレート

薄型（0.25mm厚）の鋼材となります。汎用性が高いため幅広い業界で使用されています。

特長

スチール版とほぼ同様の粒子組織の鋼材を使用していますので、深さのコントロールができます。
そのため安定した印刷品質が得られます。
コストはスチール版に比べ、1/2～1/3と非常に安価です。
サイズはスチール版と同じものを取り揃えております。
耐久性もあり、多品種少ロット生産に最適です。

取扱い

厚みは0.25mmと薄く、軽量のため持ち運びが容易で保管スペースをとりません。
版の固定は、マグネットプレートを使用するので、着脱が容易です。

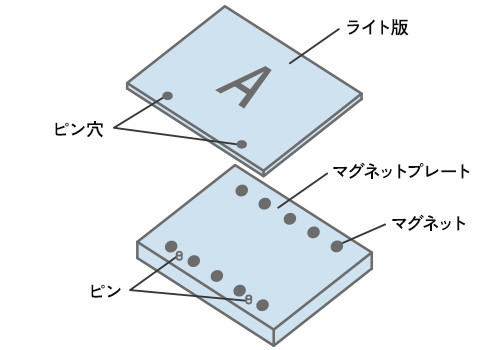

ライト版＋マグネットプレート取付けイメージ例（ピン式）

耐久性（参考）

オープンタイプ：10万ショット以上、カップタイプ：5~10万ショット

感光性樹脂版＋マグネットプレート

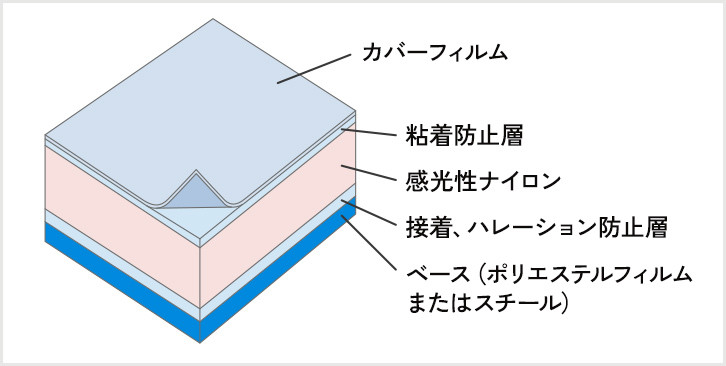

感光性樹脂版上に版材自体が感光性となっており、ポジフィルムを貼付し、紫外線を照射して膜面部以外の部分を硬化させた後、アルコール（または水）によってエッチングする手法となります。
コストパフォーマンスに優れており少ロット生産などに最適です。
自社製版が容易にできます。
スクリーンフィルム（網点フィルム）
