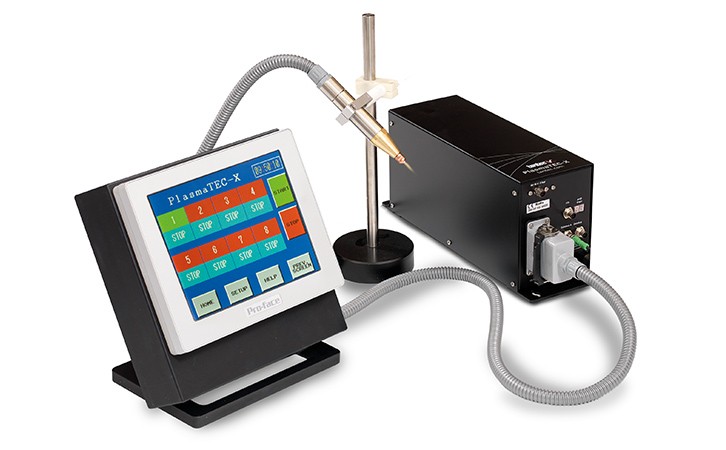

PlasmaTEC-X
TANTEC社のPlasmaTEC-Xは、ドライエアーのみを使用したアシストガス不要の大気圧プラズマ処理システムです。本装置は、大気中の高電圧DCプラズマ放電の概念に基づいて構築されています。本装置の高い汎用性により、ロボットセルへの組込みにより、スタンドアロン装置や生産ラインへのインラインで使用いただけます。
特長
- 設置が簡単
主電源とドライエアーに接続するだけでシステムを利用でき、供給エアーや電力の調整はほとんど必要ありません。 - 電位によらない放電
導電性、非導電性並びに半導電性の素材表面の処理が可能です。 - 高速生産
高出力プラズマ放電により、高いライン速度に対応できます。 - デジタルおよびアナログ制御信号
デジタルインターフェース上で種々の信号を大量に利用できるため、プラズマ放電を常に制御・監視することができます。 - AirTEC自動排気調整
電源ケーブルやエアケーブルの長さにかかわらず、ジェネレーターが自動的に調整を行い、適切な空気圧と流量を確保します。 - スタンバイエアフロー
エアフローは電子的に制御され、オン/オフ切り替えが可能になります。空気のわずかな流れはスタンバイフローの一部であり、放電ノズルに埃が付着しないようにする目的があります。 - コンパクトかつ軽量
コンパクトな軽量設計により、PlasmaTEC-Xはほとんどの生産ラインやロボットセルに簡単に導入できます。 - 出力放電制御
閾値設定レベルを下回る圧力低下が発生した場合は、ジェネレーターからアラーム信号を発生します。 - PlasmaREMOTEタッチパネル制御装置
HMI制御装置により、パラメータを簡単に制御、調整できます。HMI制御装置は、1～8台のPlasmaTEC-X装置を監視、制御できます。
| 技術仕様 |
PlasmaTEC-X ジェネレーター |
PlasmaREMOTE タッチパネル制御装置 |
PlasmaTEC-X ノズル |
|---|---|---|---|
| 主電圧および周波数 | AC100～250V、50/60Hz（ユニバーサル電源入力） | － | － |
| 出力電圧/電力 | 550VA | － | 425W |
| ランプアップ時間 | 10ms | － | － |
| シャットダウン時間 | 1ms未満 | － | － |
| 制御インターフェース | M12（8極） | M12（4極） | － |
| 寸法（W×L×H）（mm） | 150×470×198 | 125×169×167 | 外径30×206（mm） |
| 重量（kg） | 6.1 | 2.0 | 1.1（2mのホースを含む） |
| 処理幅（mm） | － | － | 8～14mm |
| 供給圧縮空気 | 4～8bar（乾燥かつ清浄） | － | － |
| 圧縮空気接続 | 外径8mm（クイック接続） | － | － |
| 消費空気 | － | － | 33L/min |
| タッチパネル1台ごとの制御可能台数 | － | PlasmaTEC-X発電機：1～8台 | － |
| 準拠規制 | CE-RoHS-WEEE | CE-RoHS-WEEE | CE-RoHS-WEEE |
