熱処理・UV照射装置
第一メカテックは、乾燥処理・ベーキング/硬化処理(キュア)/アニールなどの各種熱処理装置を提供しております。
熱処理対応表
乾燥 ベーキング |
硬化処理(キュア) | アニール | 温度帯 | シリーズ名 | |
---|---|---|---|---|---|
○ | ○ | 大型熱風循環式乾燥機 DFシリーズ | バッチ | ||
○ | ○ | 台車挿入式恒温槽 DF-S型 | バッチ | ||
○ | ○ | 大型クリーンオープン CRO-S型 | バッチ | ||
○ | ○ | クリーンオープン CRO型 | バッチ | ||
○ | ○ | クリーン無酸化ベーク炉 | バッチ/インライン | ||
○ | ○ | 多重安全式乾燥器 MSO-TP型 | バッチ | ||
○ | ○ | コンベアー焼成炉 | インライン | ||
○ | ○ | バッチ式焼成炉 | バッチ | ||
○ | ○ | シャッター付き恒温槽 | バッチ | ||
○ | ○ | ○ | 恒温無酸化焼成炉 DHN型 | バッチ | |
○ | ○ | ○ | 遠赤外線アニール炉 | インライン | |
○ | 紫外線照射装置(UV照射装置) | インライン | |||
○ | 遠赤外線加熱装置 | インライン |

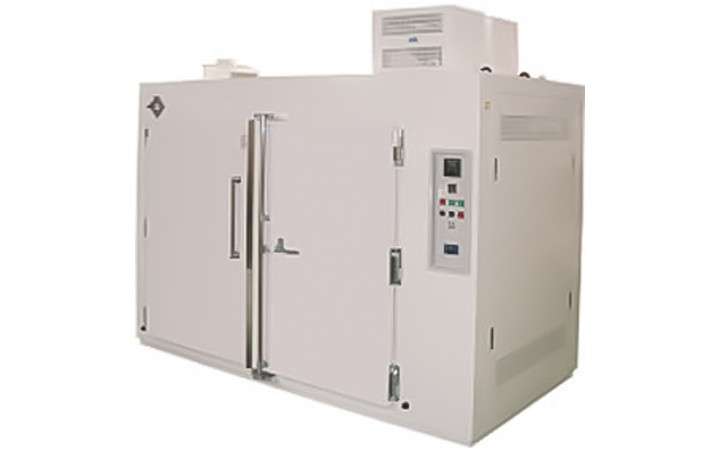

大型熱風循環式乾燥機
特長
- 作業現場での使用を考慮した耐久性
- 風洞計算された撹拌方式での高いコントロール精度
- 安全対策への装備も万全
- 豊富なオプションを準備し、あらゆる要求に対応
仕様
- 本体色:N-9
- 温度精度:±0.5℃
- 外装:ボンデ鋼板張り メラミン焼付塗装
- 内装:SUS304
- 扉:両開き式
- 加熱:SUS304製 シーズヒーター
- 槽内撹拌:モーター直結シロッコファン(強制循環方式)
- 温度調節計:定値運転 ※プログラム仕様(オプション)
- 電源:AC200V 3φ
- 安全装置:過昇温防止器、モーター過負荷防止リレ一、漏電ブレーカー、サーキットプロテクター
- オプション:温度記録計(アナログ・ペーパーレス)、棚板、タイマ一、風量調節用インバーター、強制排気装置など
※棚板はオプションになります。
※電源ケーブル 3m(プラグは付属していません)
型式 標準仕様(200℃)
- 温度範囲:+50℃〜+200℃
- 温度分布:±3℃(at100℃、安定時)
- 昇温時間:常温〜+200℃まで約50分(無負荷安定時)
型式 | DF-80 | DF-100 | DF-120 | DF-150 | DF-200 |
---|---|---|---|---|---|
内寸法(mm) | 800W 600D 600H |
1000W 700D 800H |
1200W 800D 1000H |
1500W 1000D 1200H |
2000W 1200D 1500H |
外寸法(mm) | 1410W 800D 1450H |
1610W 900D 1590H |
1810W 1000D 1820H |
2160W 1200D 1750H |
2730W 1400D 1950H |
内容量(L) |
288 | 560 | 960 | 1800 | 3600 |
棚板 | 棚受4段 | 棚受6段 | 棚受6段 | 棚受6段 | 棚受6段 |
キャスター | 標準装備(アジャスター付き) | 標準装備(アジャスター付き) | 標準装備(アジャスター付き) | なし | なし |
電気容量 | 約20A | 約20A | 約30A | 約45A | 約66A |
本体重量 | 約450kg | 約500kg | 約650kg | 約980kg | 約1200kg |
型式 高温仕様(300℃)
- 温度範囲:+50℃〜+300℃
- 温度分布:±4℃(at250℃、安定時)
- 昇温時間:常温〜+300℃まで約60分(無負荷安定時)
型式 | DF-80H | DF-100H | DF-120H | DF-150H | DF-200H |
---|---|---|---|---|---|
内寸法(mm) | 800W 600D 600H |
1000W 700D 800H |
1200W 800D 1000H |
1500W 1000D 1200H |
2000W 1200D 1500H |
外寸法(mm) | 1410W 800D 1450H |
1610W 900D 1590H |
1810W 1000D 1820H |
2160W 1200D 1750H |
2730W 1400D 1950H |
内容量(L) | 288 | 560 | 960 | 1800 | 3600 |
棚板 | 棚受4段 | 棚受6段 | 棚受6段 | 棚受6段 | 棚受6段 |
キャスター | 標準装備(アジャスター付き) | 標準装備(アジャスター付き) | 標準装備(アジャスター付き) | なし | なし |
電気容量 | 約20A | 約35A | 約50A | 約75A | 約120A |
本体重量 | 約450kg | 約550kg | 約700kg | 約1100kg | 約1300kg |

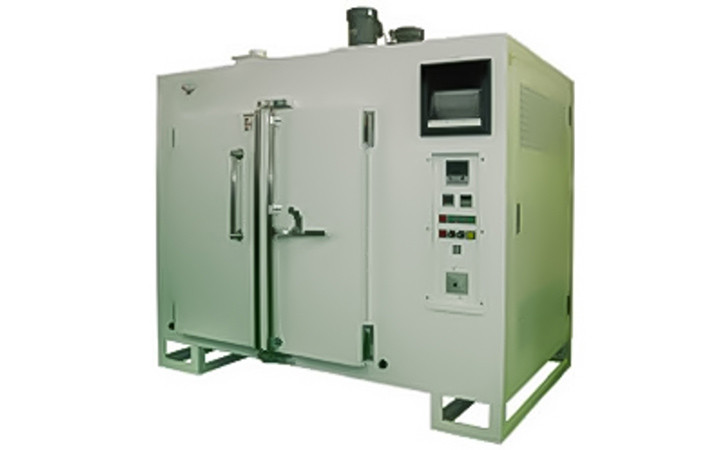

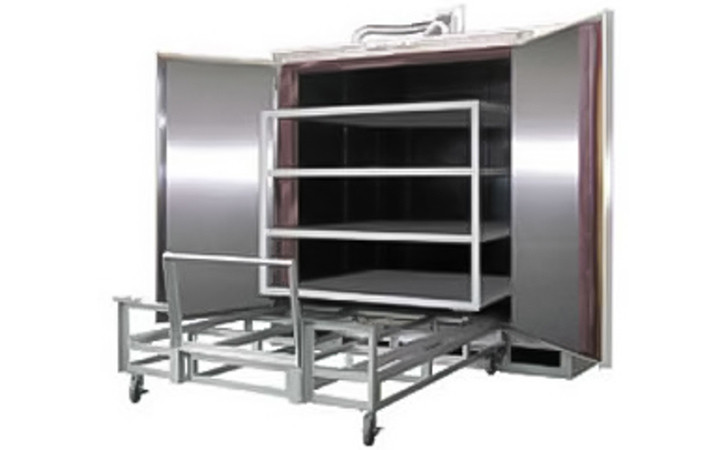

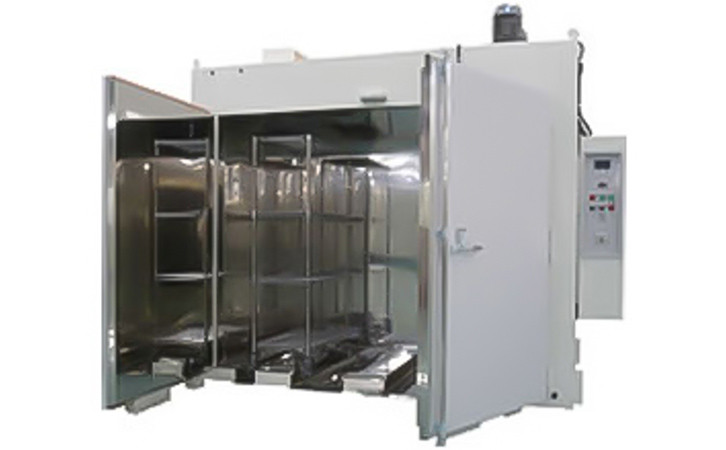

台車挿入式恒温槽
重量物などを多量に処理するのには大変便利な熱風乾燥器で、寸法、形状などは試料に合わせて自由に設計が可能な台車挿入式恒温槽です。扉についても観音開きの他に自動昇降式(手動も可)なども数多くの実績があります。
挿入車、運搬車についてもご相談ください。
概略仕様
型式 | DF-200HS |
---|---|
温度範囲 | 常温〜600℃ |
分布精度 | 台車挿入状態 安定時±7℃ |
昇温 | 20℃→550℃ 約120分(空炉、換気なし) |
外寸 | W2150×H2460×D2750mm |
内寸 | W1900×H1900×D2500mm |
内装 | ステンレスSUS316鋼鉄製 |
循環 | 横流れ強制循環式 |
加熱 | インコロイシーズヒーター200V 1.6kW 54本 |
電源 | AC200V 3φ 92kW |

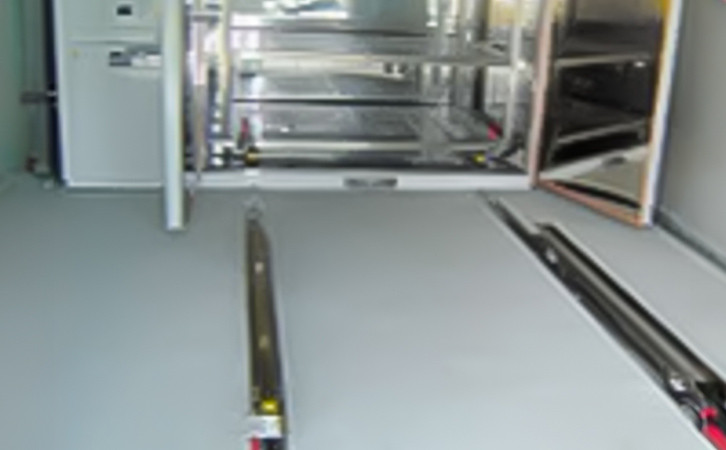

装置例
大型クリーンオーブン

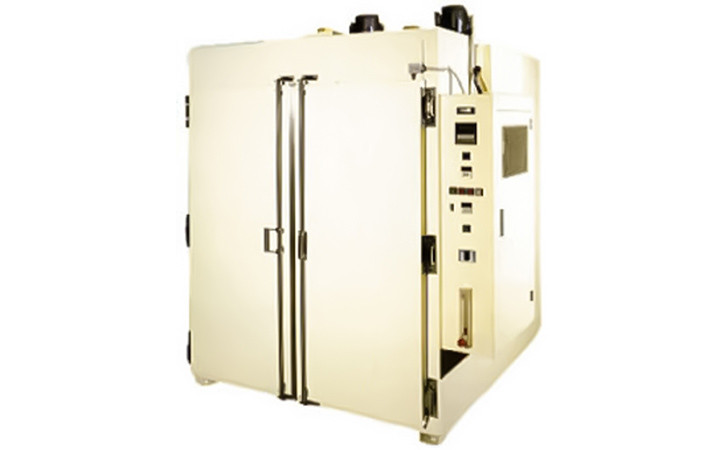

大型クリーンオーブン CRO-S型
厳格な捕集効率試験(0.3ミクロンHOT DOPテスト)を通過した、HEPAフィルターの機能を充分に発揮させるため、強力な撹拌機2基を本器上部に装備した大型クリーンオーブンです。またN2ガス置換に必要な流量計が装備され、HEPAフィルターの交換を知らせる差圧計も取り付けられる大型クリーンオーブンです。
内寸法(CRO-135S型)
1350W×1500H×1300Dmm

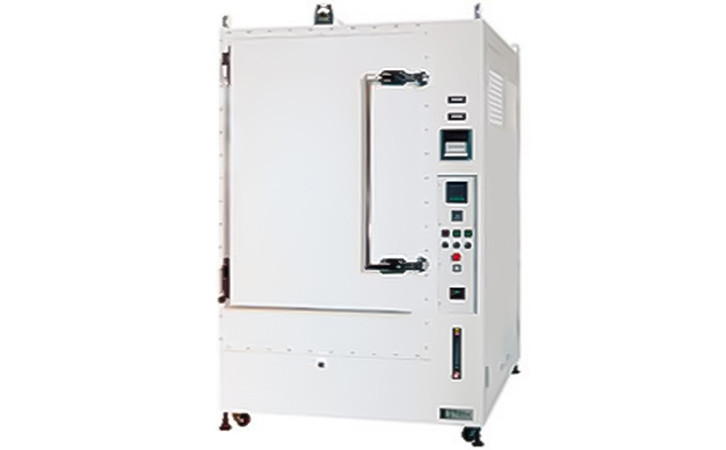

クリーンオーブン CRO型
独自の撹拌能力と集塵能力をもつ無塵恒温槽タイプのクリーンオーブン。
高性能HEPAフィルターの採用で、清浄度クラス100を達成。
当社独自のファン構造で高精度な温度分布を実現しており、信頼性の高い熱処理が可能です。
仕様
- 温度精度:±0.5℃
- 外装:ボンデ鋼板張り メラミン焼付塗装
- 内装:SUS304製
- 棚受け:棚受け4段
- 断熱:グラスウール
- キャスター:標準製備(アジャスト含)
- 加熱用ヒーター:SUS304製 シーズヒーター
- 槽内撹拌:シロッコファン(強制循環方式)/風向:縦流れ方式(奥→手前)
- フィルター:ケンブリッジ製アブソリュートフィルター(HEPA)、差圧計付、後部メンテナンス扉付
- クリーン度:クラス 100
- 温度調節計:山武製 SDC21(オートチューニング付PID制御)0〜400℃
- 電源:AC200V 3φ
- 安全装置:過昇温防止器、モーター過負荷防止リレー、漏電ブレーカー、サーキットプロテクター
- オプション:棚板、風量調整用インバーター、温度記録計、プログラム温度調節計、タイマー、監視窓、N2流量計
標準仕様(150℃)
- 温度範囲:+50℃〜+150℃
- 温度分布:±3℃(at150℃、無負荷時)
- 昇温時間:常温→+150℃まで約30分(無負荷時)
型式 | CRO-40G | CRO-60G | CRO-80G |
---|---|---|---|
内寸法(mm) | 400W 400D 400H |
700W 550D 700H |
850W 600D 850H |
外寸法(mm) | 600W 900D 1260H |
900W 1050D 1560H |
1050W 1100D 1710H |
内容積(L) | 64 | 269.5 | 433.5 |
排気 | φ50(風量調整ダンパー付) | φ50(風量調整ダンパー付) | φ75(風量調整ダンパー付) |
消費電力 | 約10A | 約20A | 約35A |
機械総重量 | 約150kg | 約220kg | 約300kg |
標準仕様(250℃)
- 温度範囲:+50℃〜+250℃
- 温度分布:±5℃(at250℃、無負荷時)
- 昇温時間:常温→+250℃まで約60分(無負荷時)
型式 | CRO-40GH | CRO-60GH | CRO-80GH |
---|---|---|---|
内寸法(mm) | 400W 400D 400H |
700W 550D 700H |
850W 600D 850H |
外寸法(mm) | 600W 900D 1260H |
900W 1050D 1560H |
1050W 1100D 1710H |
内容積(L) | 64 | 269.5 | 433.5 |
排気 | φ50(風量調整ダンパー付) | φ50(風量調整ダンパー付) | φ75(風量調整ダンパー付) |
消費電力 | 約17A | 約27A | 約40A |
機械総重量 | 約170kg | 約240kg | 約330kg |

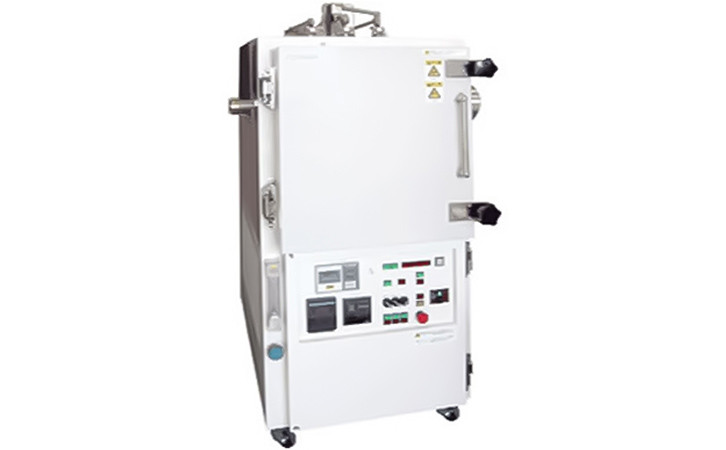

クリーン無酸化べーク炉
特長
- 耐久性に優れたクリーン無酸化乾燥器
- 独自の設計思想による高いコントロール精度を誇るクリーン無酸化乾燥器
- スタートから作業を自動運転する酸化防止乾燥器
仕様
温度 |
|
---|---|
クリーン |
|

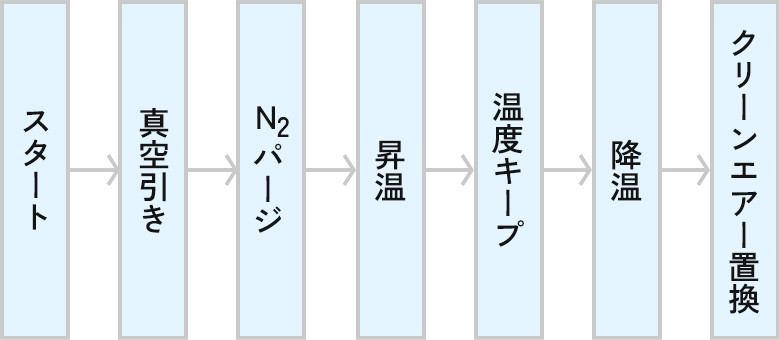

方式
N2真空置換方式
N2真空→べーク→終了まで自動運転(手動運転可能)

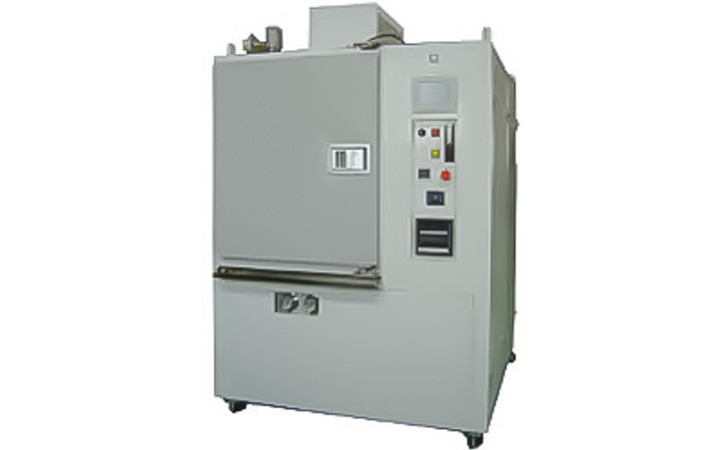

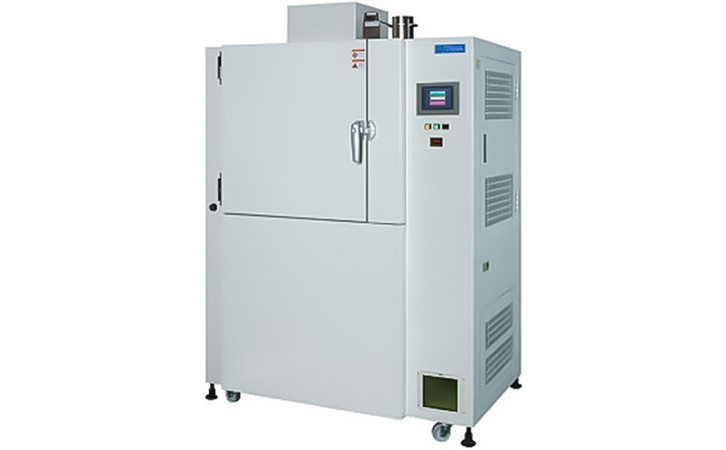

多重安全式乾燥器
溶剤や化学薬品を始めとする危険物の乾燥または熱処理の安全性に考慮した装置です。
本器の加熱には独立した熱風発生装置を装備、槽内で発生したベーパーガスはヒーターにて再加熱されることなく排気されるため、爆発などの危険性は極めて少なくなります。
豊富な実績とコストパフォーマンスにも優れ、多くのユーザー様から信頼をいただいております。
安全への提案
- 独立した熱風発生装置によりガスバックのない加熱
- 万が一の爆発時にも放爆扉が圧力開放
- 始動時に残留ガスを排気したのちヒーターが入るプレパージ機構
- 槽内と熱発生装置に過昇温防止器を装備
- 安全増モーターを標準装備
操作性への提案
- 液晶タッチパネルによる対話式オペレーション
- メンテナンス性を考慮したモーター直結ファン
- 棚板は30mmピッチでセットアップの自由度が向上

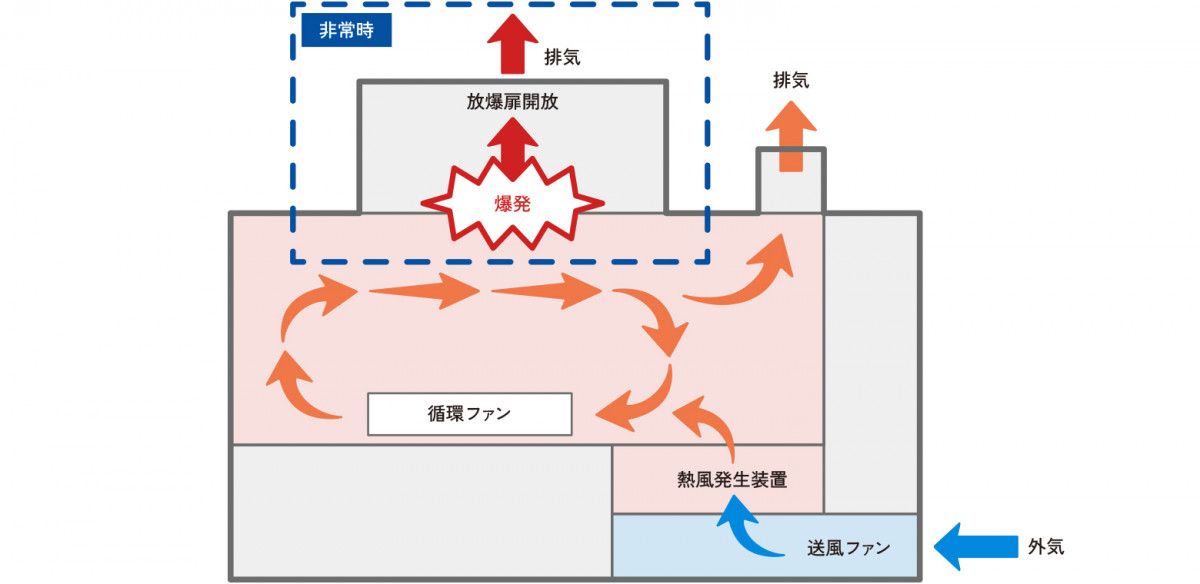

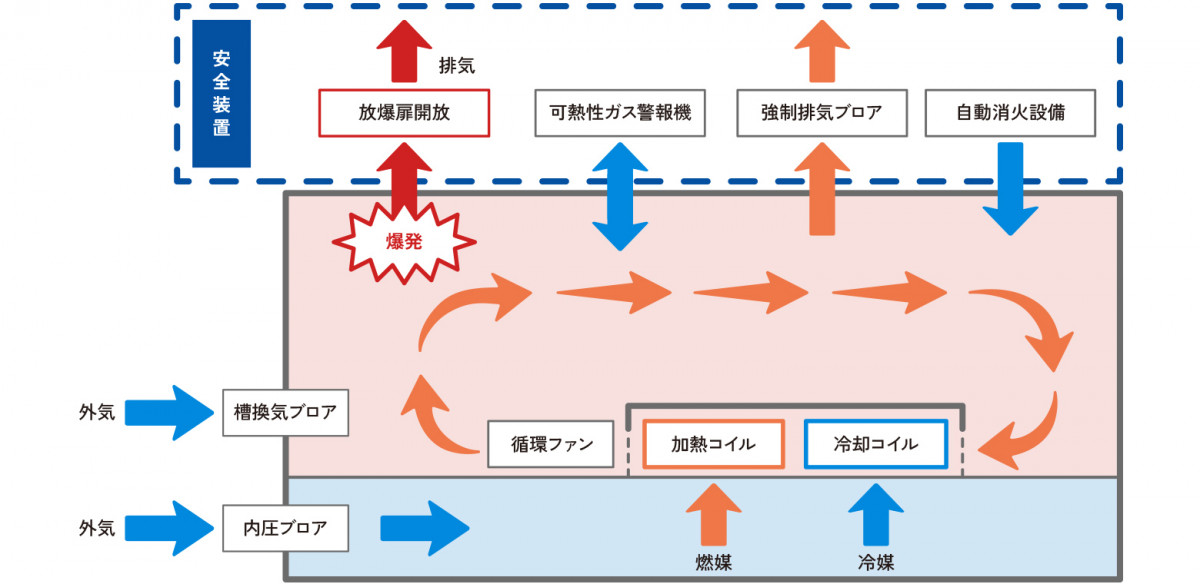

フロー図
構成図
- 本体色:N9(ホワイト系)
- 温度精度:±0.5℃
- 外装:ボンデ鋼板張り、メラミン焼付塗装
- 内装:SUS304
- 棚板:軽量棚板(耐荷重:5kg)2枚付き セットフリー棚受け
- 扉:片開き式
- キャスター:標準装備(アジャスター付き)
- 加熱:SUS304製シーズヒーター(別室加熱方式)
- 槽内撹拌:モーター直結シロッコファン(強制循環方式)
- 温度調節計:定置運転・プログラム運転(10プログラム/10ステップ)
- 電源:AC200V 3φ
- 安全装置:過昇温防止器、 モーター過負荷防止リレー、 漏電ブレーカー、 放爆扉、 サーキットプロテクター、安全増モーター、プレバージ機構、 ヒーター過熱防止器
- オプション:温度記録計(アナログ・ペーパーレス)、 ※1 重量棚(耐荷重:50kg)、耐圧防爆モーター仕様、可燃性ガス警報装置、強制排気装置、制御盤エアーバージ、消火設備、クリーン対応
※1. 重量棚の場合は棚板 (棚受け) は固定となります。
標準仕様(200℃)
- 温度範囲:+50℃〜+200℃
- 温度分布:±3℃(at150℃、安定時)
- 昇温時間:常温〜+150℃まで約50分(無負荷安定時)
型式 | MSO-45TP | MSO-60TP | MSO-80TP |
---|---|---|---|
内寸法(mm) |
450W |
600W 600D 600H |
800W 800D 800H |
外寸法(mm) | 1110W 710D 1540H |
1260W 860D 1650H |
1460W 1060D 1700H |
内容量(L) | 91 | 216 | 512 |
電気容量 | 4.7kw | 7.1kw | 10.1kw |
本体重量 | 約300kg | 約450kg | 約600kg |
高温仕様(300℃)
- 温度範囲:+50℃〜+300℃
- 温度分布:±5℃(at250℃、安定時)
- 昇温時間:常温〜+250℃まで約60分(無負荷安定時)
型式 | MSO-45TPH | MSO-60TPH | MSO-80TPH |
---|---|---|---|
内寸法(mm) |
450W |
600W 600D 600H |
800W 800D 800H |
外寸法(mm) | 1110W 710D 1540H |
1260W 860D 1650H |
1460W 1060D 1700H |
内容量(L) | 91 | 216 | 512 |
電気容量 | 6.7kw | 10.1kw | 13.1kw |
本体重量 | 約300kg | 約450kg | 約600kg |
焼却炉

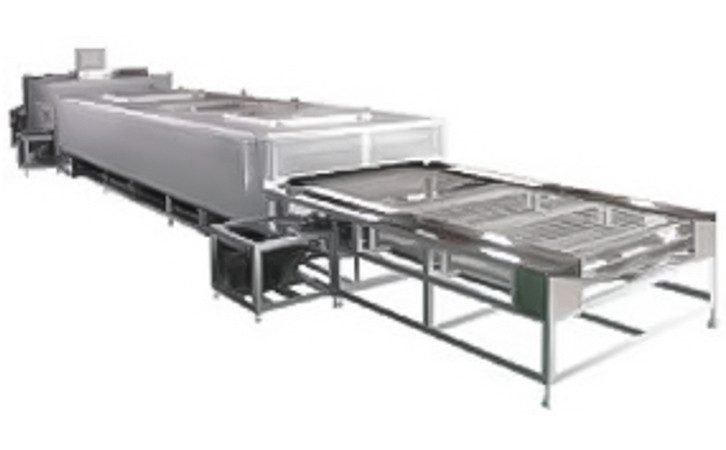

コンベアー焼成炉
仕様
方式 |
|
---|---|
温度範囲 |
|
コンベアー速度 | 100〜200mm/min ギヤードモーター+インバーターによる可変可 |
外寸法 | W2100×H1425×L12750mm 制御盤、部分突起を除く |

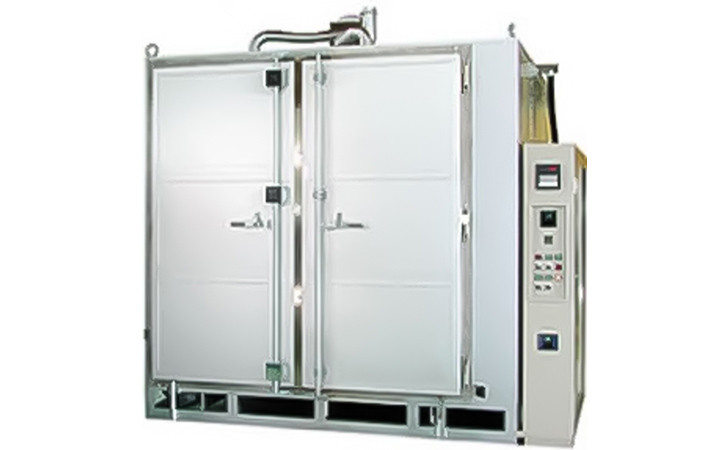

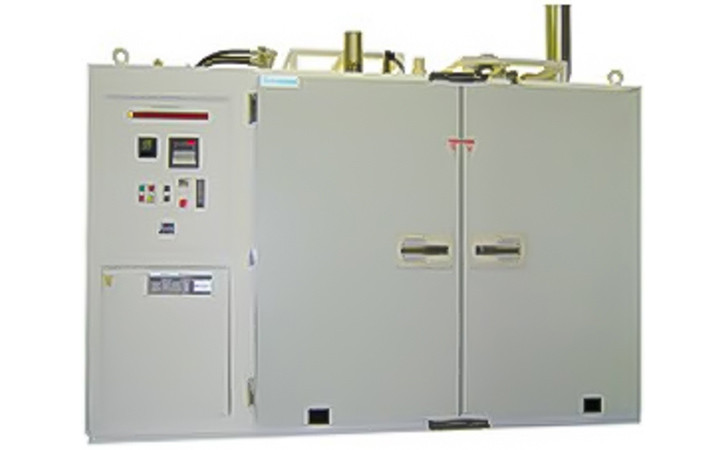

バッチ式焼成炉
仕様
型式 | DF-200HS |
---|---|
方式 | 1.定置制御、熱風循環加熱式 2.台車挿入式 |
最高温度 | 600℃ |
分布精度 | 台車挿入状態 安定時±7℃ |
昇温 | 20℃〜550℃ 約120分(空炊、換気なし) |
寸法 | 外寸法:W2510(+320)×H2460×D2750(+500、+60)mm、部分突起を除く 内寸法:W1900×H1900×D2150mm |

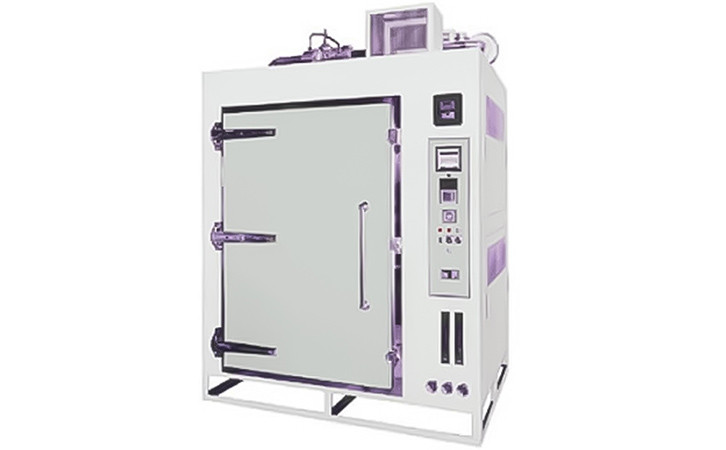

高温無酸化焼成炉 DHN型
高温炉内をアルゴンガスによってガス置換し、CO2またはN2の不活性ガスを封入後、無酸化雰囲気内で温度特性試験や熱処理を行う高温無酸化焼成炉です。
温度プログラム機構を装備しておりますので、下図のようなプログラムパターンによる全自動、無人運転が可能です。
なお槽内容積も非常に大きく、プログラム式高温炉としては万能型といえます。
内寸法:DHN-115:1150(W)×1600(H)×1200(D)mm
仕様
温度範囲 | 50℃〜250℃ |
---|---|
昇温時間 | RT+10℃〜250℃/約1時間以内 |
内寸法 | W800×D1500×H800mm |
内装 | sus304 |
床面 | ローラーコンベアー |
扉 | 上下昇降開閉扉(手動) |
扉締付 | エアーシリンダー駆動 |
循環方式 | 強制循環方式 |

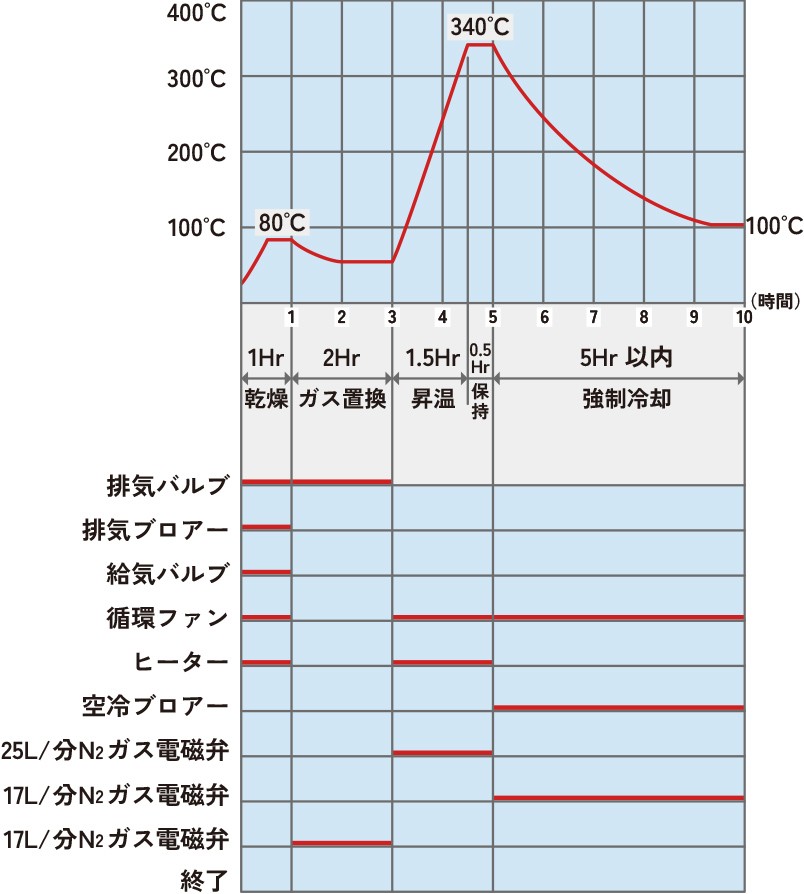

プログラムパターン

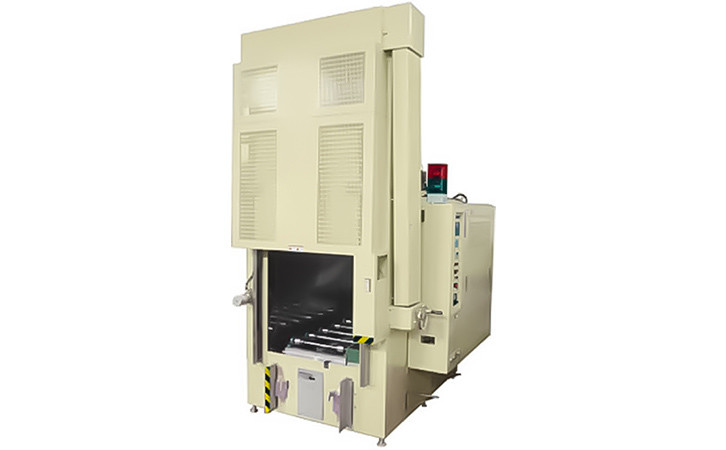

シャッター付き恒温槽(特殊対応)
ラインと直結対応可能な恒温槽です。
金型などの重量物を短時間(負荷500kg以内、25℃~90℃を約15分)にて昇温可能。
シャッターとコンベアーにて作業性を向上。
優れた操作性と温度性能を誇ります。
扉・搬送機構・制御もニーズに対応します。
仕様
温度範囲 | 50℃〜250℃ |
---|---|
昇温時間 | RT+10℃〜250℃/約1時間以内 |
内寸法 | W800×D1500×H800mm |
内装 | sus304 |
床面 | ローラーコンベアー |
扉 | 上下昇降開閉扉(手動) |
扉締付 | エアーシリンダー駆動 |
循環方式 | 強制循環方式 |

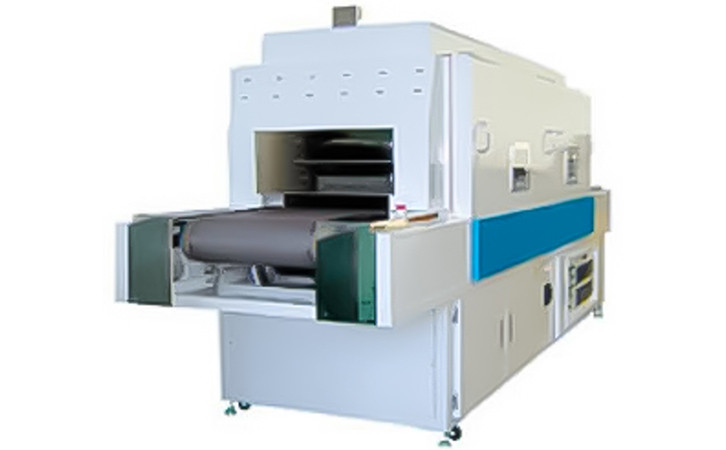

遠赤外線アニール炉
Futabaのアニール炉は、高分子材料加熱で多くの実績を持つ弊社独自の遠赤外線ヒーターと、永年の研究開発から生まれた独自の照射機構によって最も効率の良いアニール処理ができます。
高速度、高信頼性の"Futabaのアニール炉"は、数多くのユーザー各社にご好評をいただいております。
ア二ールと遠赤外線プラスチックの成形品は、それ自体の分子が赤外線を吸収する特性を持っております。
吸収特性は短い波長の近赤外線領域の一部(≒3.5~4μ)と、ほとんど遠赤外線領域(≒5.5~15μ)の長い波長領域に集中しています。
遠赤外線アニール方式は、この領域のピーク波長を選択照射して成形品自体の分子運動(振動、振幅)を活発にします。
特長
- 各種アニール目的に対応
- 成形品、残留歪みの除去
- 成形後の寸法安定(収縮の促進と安定)
- 物性値の向上(熱可塑性樹脂/熱硬化性樹脂)
- 短時間アニール
- 従来手法アニールと比べて1/20~1/40の短時間処理が可能
- 成形機と直結した自動連続生産が可能
- 高品質アニール
- コンベヤー搬送方式、遠赤外線放射特性値の高精度管理、成形品温度制御機構、モード別送風機構などにより、高品質の安定したアニールができます
- 各種材質、形状に対応
- 熱可塑性(非晶性、結晶性)、熱硬化に至る各種材質のアニールができます
- 複雑形状品、異種材質構成(インサート、アウトサートなど)に対応

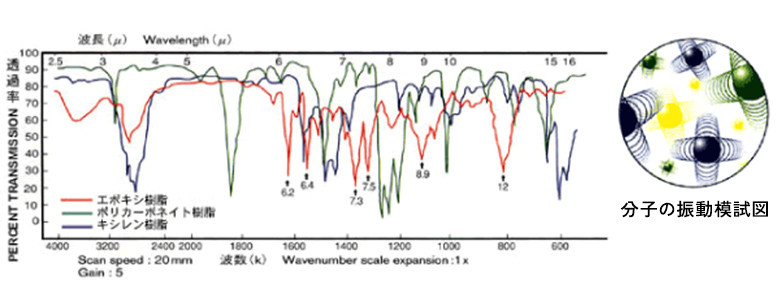

各樹脂の遠赤外線吸収スペクトル

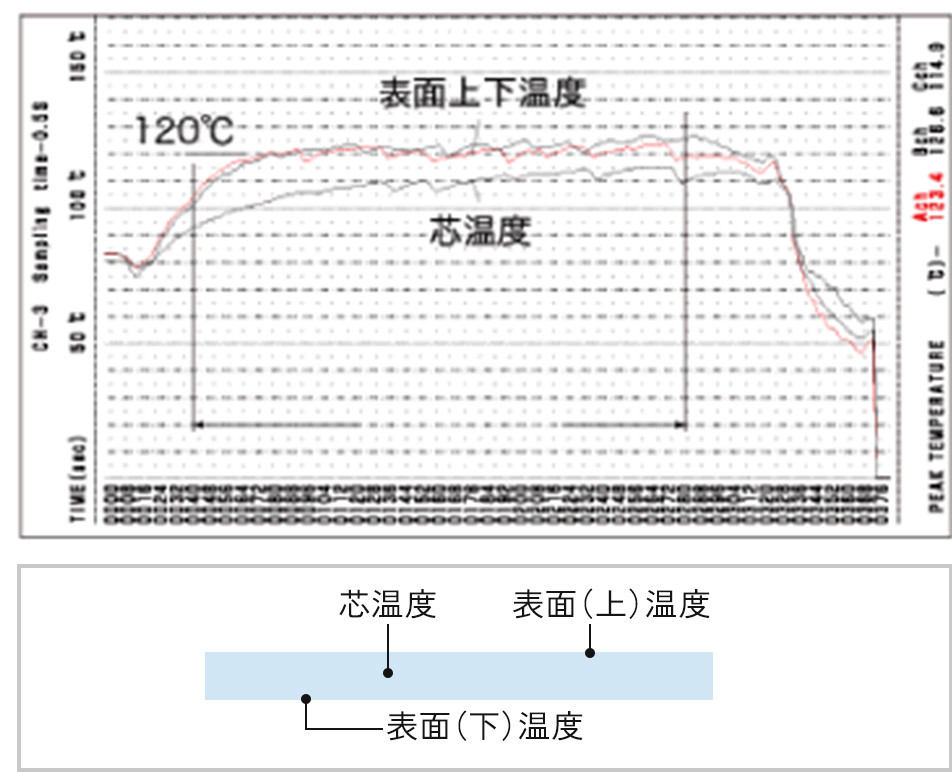

温度プロファイル例

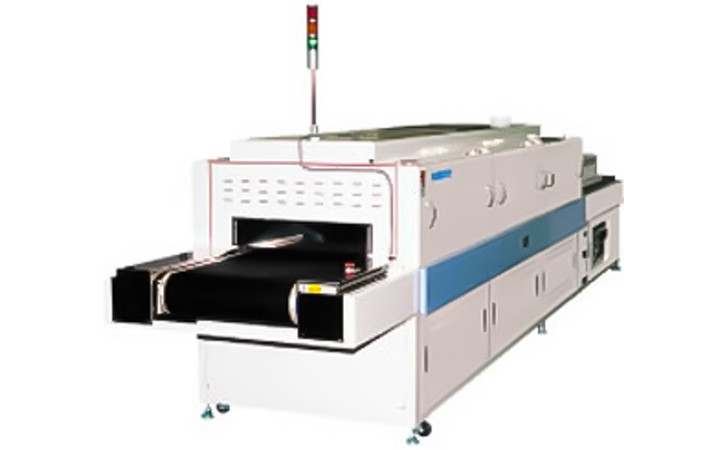

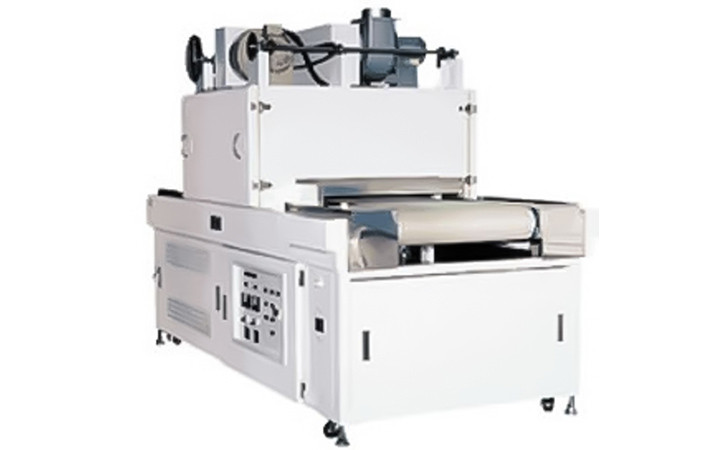

紫外線照射装置(UV照射装置)
当社の紫外線照射装置のUV硬化システムは、「光重合反応」を発生して、秒単位の高速でUV用インキ、塗料の接着剤の紫外線照射による硬化をおこないます。
原則として、無溶剤の処理材料が使用されますので、無公害であり、環境性に優れた紫外線照射装置です。
特長
- 積算光量に合わせたランプ出力、コンベアー速度調整が可能な照射装置
- 搬送部、照射部を分離した低温構造の紫外線照射装置(エアーシャワー送風併用)
- サクション機構、送風機構を併用した薄物品の舞上がり防止機構を装備した照射装置
- 同一コンベアー上にFUTABA独自の遠赤外線照射機構を設けることにより、多機能生産にすることも可能
用途
- 一般スクリーン印刷UVインキの硬化
- 各種回路基板UVレジストインキの硬化
- プラスチックスなどのクリヤートップコートの硬化
- 各種電子部品のUV接着剤の紫外線照射硬化
仕様
材質
外装 | 鉄骨組、ボンデ鋼板張りメラミン焼付塗装 |
---|---|
内装 | SUS張り(床・側面蓋) |
搬送方式 コンベアー搬送方式
物質 | ガラス繊維テフロン含浸 |
---|---|
型式 | 4720型 |
寸法 | 1000mmWパスライン (P/L):880+50-0mm |
速度 | 0.2〜8m/min (インバーター制御:操作盤内m/min表示) |
駆動モーター | GM-J 3φ 200V 100W |
伸び対策 | テークアップローラー |
蛇行対策 | 両端ピンライナー |
接合方式 | オーバーラップ接合 |
UV仕様ランプ 空冷メタルハライドランプ
型式 | M13-L31 |
---|---|
出力 | 13000W |
反射板 | コールドミラー(集光)×3式 |
熱線カット | 3式 |
フィルター | |
電源 | 380V 50Hz |
ランプ出力 | 80/120W切換え |
装置仕様
排気 | 強制排気 |
---|---|
1)モーター | SB-150HT×3 |
吸気 | 強制吸気 |
1)モーター | MRS-25HT×3 |
エアーシャワー | 上面送風(パイプノズル送風方式) |
1)送風モーター | VB-007E×1 |
2)風量調整 | ダンパー手動調整(エアーフィルター付) |
バキューム機構 | 吸引空気循環 |
1)吸引モーター | SB-100HT×1 |
2)風量調整 | ダンパー手動調整 |
電気
電源 | AC380V、3相 |
---|---|
電気容量 | 43Kw/h |
操作盤 | コンベアー進行向かって左側架台側面 |
安定器 | 本体架台内配置 |
遠赤外線加熱装置
安定した加熱処理を高速で行う装置です。
当社独自のワーク温度制御方式により、高速かつ安定した精度で行います。
各種樹脂成型品のアニール・乾燥などに、遠赤外線ヒーターと二葉独自の熱風併用方式で従来の熱風方式に比べ高速で処理が可能。
※用途・被加熱物・処理量に適した温度条件・大きさ・搬送スピードにてご提案致します。
※弊社テクニカルセンターにて、サンプルテストを無償にて行います。
短時間処理が可能
- 従来のバッチ処理の約1/5~1/40の短時間処理
- コンベアー方式によって均一照射が可能
品質の安定・歩留まりの向上が可能品質の安定 - 歩留まりの向上が可能
各種用途に対応
- 接着剤の硬化、安定
- 抵抗、導電体ペーストの乾燥
- ITOフィルムのアニール
- プリンタブルエレクトロニクス
印刷・乾燥(代表例)
Agのキュア、カーボン、レジスト硬化 - エポキシなど樹脂系接着剤の乾燥硬化
- バインダー除去による硬化
フェライトなど

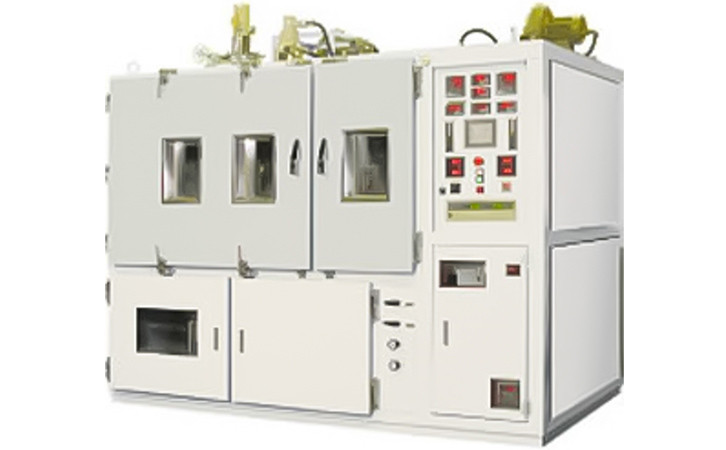

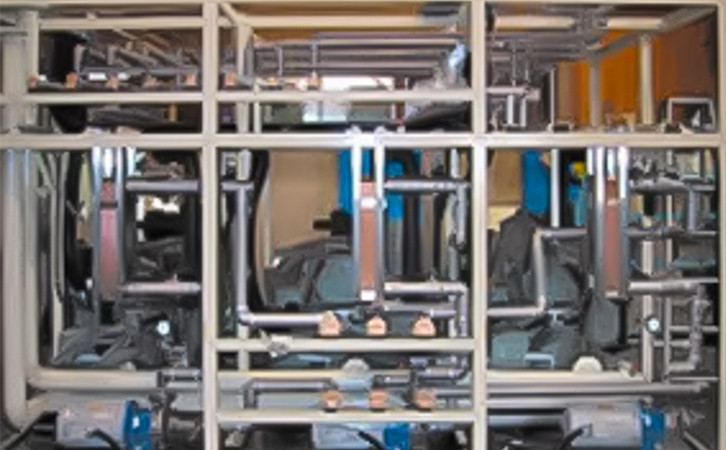

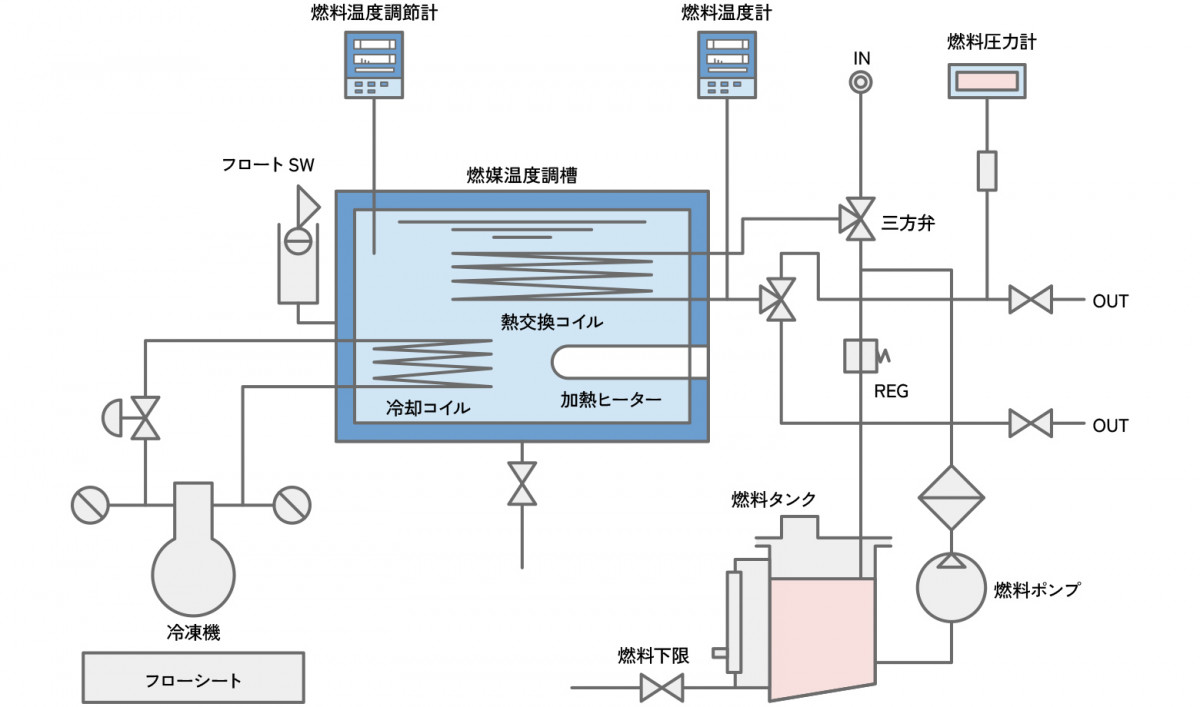

燃料システム複合耐久ベンチ(特殊対応)
概略仕様
恒温槽雰囲気温度 | -40℃〜150℃ |
---|---|
燃料温度 | -30℃〜120℃ |
燃料流量 | 〜120L/H |
潤滑油温度 | -10℃〜150℃ |
サプライポンプ回転数 | 500〜5000rpm ※0℃以上より |

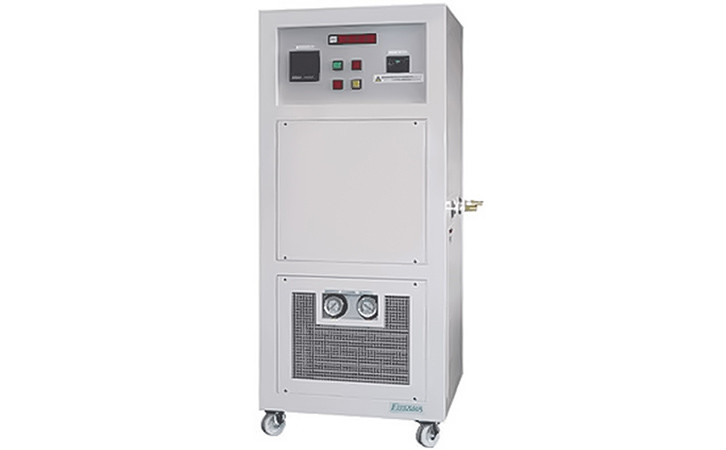

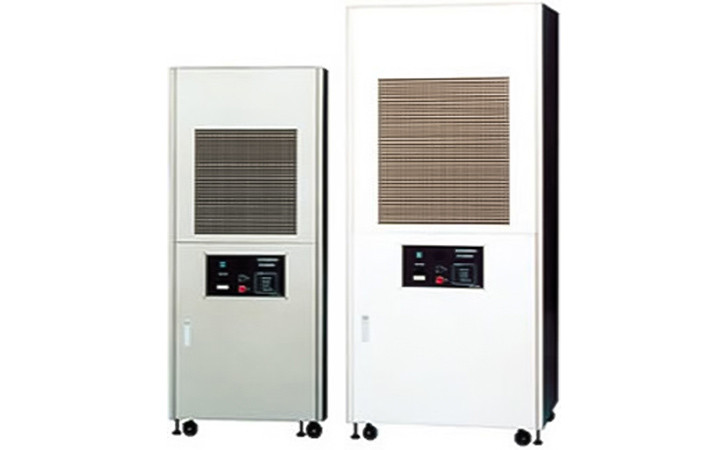

空冷式冷却水循環装置
次世代を担う燃料電池の評価用からエンジンベンチの耐久、熱交換器の性能試験まで幅広く冷却水循環装置の需要は増えています。FUTABAの得意とする温度コントロール技術により低温~高温までのみならず、温度・圧力・流量制御まで可能な冷却水循環装置です。
空冷式冷却水循環装置冷却循環水をクローズド・サーキット化し、一定温度の冷却水を供給します。クーリングタワーは必要としない空冷式冷却水循環装置。
特長
- 水配管部品にはSUSを使用しておりますので、錆の発生がありません。
- 保護装置、警報システムを完備し、日常のメンテナンスが容易な空冷式冷却水循環装置。
- 高効率の熱交換器を採用し、コンパクトスペースを実現、設置スペースが小さくすみます。
- 要求仕様に応じ、豊富な機種を取り揃えています。
標準タイプ:TCA-OOOC 温度精度±1℃
純水タイプ:TCA-OOOCP 循環水水質純水
精密タイプ:TCA-OOOC01 温度精度±0.1℃
※水冷式も製作致します。
仕様
標準
型式 標準 | TCA-4000C | TCA-7000C | TCA-9000C | TCA-12000C |
---|---|---|---|---|
冷却能力(kw) | 4.2/4.7 | 7.5/8.5 | 10/10.5 | 11.5/13.5 |
外形寸法 幅(mm) | 550 | 650 | 650 | 800 |
外形寸法 奥行き(mm) | 840 | 840 | 840 | 840 |
外形寸法 高さ(mm) | 1580 | 1580 | 1830 | 1830 |
電気特性 電源 | 三相 200V 50/60Hz | 三相 200V 50/60Hz | 三相 200V 50/60Hz | 三相 200V 50/60Hz |
電気特性 消費電力(kVA) | 3.7/4.1 | 4.6/5.3 | 5.8/7.0 | 6.9/8.4 |
電気特性 電流(A) | 11.0/12.1 | 13.4/15.5 | 16.8/20.3 | 20.0/24.5 |
電気特性 漏電ブレーカ(A) | 30 | 30 | 30 | 30 |
電気特性 定格電流(A) | 15 | 20 | 30 | 30 |
電気特性 感度電流(mA) | 30 | 30 | 30 | 30 |
電気特性 電源配線(mm2) | 2.0 | 3.5 | 5.5 | 5.5 |
冷却器細目 圧縮機 型式 | 密閉型 | 密閉型 | 密閉型 | 密閉型 |
冷却器細目 圧縮機 電送機(kW) | 1.49 | 2.24 | 3.0 | 3.79 |
冷却器細目 水冷却器 | ステンレス プレート熱交換器 | ステンレス プレート熱交換器 | ステンレス プレート熱交換器 | ステンレス プレート熱交換器 |
冷却器細目 循環水 温度(℃) | 20 | 20 | 20 | 20 |
冷却器細目 循環水 流量(/min) | 20 | 20 | 30 | 30 |
冷却器細目 循環水 吐出圧力(MPa) | 0.15 | 0.2 | 0.2 | 0.2 |
冷却器細目 循環水 ポンプ出力 (kW) | 0.35/0.57 | 0.35/0.57 | 0.35/0.57 | 0.35/0.57 |
冷却器細目 循環水 水槽容量(L) | 20 | 20 | 20 | 20 |
冷却器細目 凝縮器 | アルミフィン プレート銅管熱交換器 | アルミフィン プレート銅管熱交換器 | アルミフィン プレート銅管熱交換器 | アルミフィン プレート銅管熱交換器 |
冷却器細目 送風機 型式 | プロペラファン | プロペラファン | プロペラファン | プロペラファン |
冷却器細目 風量(m3/min) | 53/63 | 62/72 | 80/94 | 99/117 |
冷却器細目 電動機(kW) | 0.2 | 0.2 | 0.2 | 0.2 |
冷却器細目 外気温度(℃) | DB-5〜49 | DB-5〜49 | DB-5〜49 | DB-5〜49 |
冷却器細目 外循環水使用溫度範囲(℃) | 15〜30 | 15〜30 | 15〜30 | 15〜30 |
冷却器細目 冷却制御方式 | ホットガスパイパス制御 | ホットガスパイパス制御 | ホットガスパイパス制御 | ホットガスパイパス制御 |
冷却器細目 冷媒 | R-407C | R-407C | R-407C | R-407C |
冷却器細目 溫度調節器 | 電子式 デジタル温度表示付 調節器 | 電子式 デジタル温度表示付 調節器 | 電子式 デジタル温度表示付 調節器 | 電子式 デジタル温度表示付 調節器 |
配管口径 循環水 入口(A) | 20メネジ | 20メネジ | 20メネジ | 20メネジ |
配管口径 循環水 出口(A) | 20メネジ | 20メネジ | 20メネジ | 20メネジ |
配管口径 ドレン口(A) | 15メネジ | 15メネジ | 15メネジ | 15メネジ |
概算質量(kg) | 210 | 280 | 320 | 390 |
純水
型式 純水 | TCA-4000CP | TCA-7000CP | TCA-9000CP | TCA-12000CP |
---|---|---|---|---|
冷却能力(kw) | 4.2/4.7 | 7.5/8.5 | 10/10.5 | 11.5/13.5 |
外形寸法 幅(mm) | 550 | 650 | 650 | 800 |
外形寸法 奥行き(mm) | 840 | 840 | 840 | 840 |
外形寸法 高さ(mm) | 1580 | 1580 | 1830 | 1830 |
電気特性 電源 | 三相 200V 50/60Hz | 三相 200V 50/60Hz | 三相 200V 50/60Hz | 三相 200V 50/60Hz |
電気特性 消費電力(kVA) | 3.7/4.1 | 4.6/5.3 | 5.8/7.0 | 6.9/8.4 |
電気特性 電流(A) | 11.0/12.1 | 13.4/15.5 | 16.8/20.3 | 20.0/24.5 |
電気特性 漏電ブレーカ(A) | 30 | 30 | 30 | 30 |
電気特性 定格電流(A) | 15 | 20 | 30 | 30 |
電気特性 感度電流(mA) | 30 | 30 | 30 | 30 |
電気特性 電源配線(mm2) | 2.0 | 3.5 | 5.5 | 5.5 |
冷却器細目 圧縮機 型式 | 密閉型 | 密閉型 | 密閉型 | 密閉型 |
冷却器細目 圧縮機 電送機(kW) | 1.49 | 2.24 | 3.0 | 3.79 |
冷却器細目 水冷却器 | ステンレス プレート熱交換器 | ステンレス プレート熱交換器 | ステンレス プレート熱交換器 | ステンレス プレート熱交換器 |
冷却器細目 循環水 温度(℃) | 20 | 20 | 20 | 20 |
冷却器細目 循環水 流量(/min) | 20 | 20 | 30 | 30 |
冷却器細目 循環水 吐出圧力(MPa) | 0.15 | 0.2 | 0.2 | 0.2 |
冷却器細目 循環水 ポンプ出力(kW) | 0.35/0.57 | 0.35/0.57 | 0.35/0.57 | 0.35/0.57 |
冷却器細目 循環水 水槽容量(L) | 20 | 20 | 20 | 20 |
冷却器細目 凝縮器 | アルミフィン プレート銅管熱交換器 | アルミフィン プレート銅管熱交換器 | アルミフィン プレート銅管熱交換器 | アルミフィン プレート銅管熱交換器 |
冷却器細目 送風機 型式 | プロペラファン | プロペラファン | プロペラファン | プロペラファン |
冷却器細目 風量(m3/min) | 53/63 | 62/72 | 80/94 | 99/117 |
冷却器細目 電動機(kW) | 0.2 | 0.2 | 0.2 | 0.2 |
冷却器細目 外気温度(℃) | DB-5〜49 | DB-5〜49 | DB-5〜49 | DB-5〜49 |
冷却器細目 外循環水使用溫度範囲(℃) | 15〜30 | 15〜30 | 15〜30 | 15〜30 |
冷却器細目 冷却制御方式 | ホットガスパイパス制御 | ホットガスパイパス制御 | ホットガスパイパス制御 | ホットガスパイパス制御 |
冷却器細目 冷媒 | R-407C | R-407C | R-407C | R-407C |
冷却器細目 溫度調節器 | 電子式 デジタル温度表示付 調節器 | 電子式 デジタル温度表示付 調節器 | 電子式 デジタル温度表示付 調節器 | 電子式 デジタル温度表示付 調節器 |
配管口径 循環水 入口(A) | 20メネジ | 20メネジ | 20メネジ | 20メネジ |
配管口径 循環水 出口(A) | 20メネジ | 20メネジ | 20メネジ | 20メネジ |
配管口径 ドレン口(A) | 15メネジ | 15メネジ | 15メネジ | 15メネジ |
概算質量(kg) | 210 | 280 | 320 | 390 |
精密
型式 精密 | TCA-4000C01 | TCA-7000C01 | TCA-9000C01 | TCA-12000C01 |
---|---|---|---|---|
冷却能力(kw) | 4.2/4.7 | 7.5/8.5 | 10/10.5 | 11.5/13.5 |
外形寸法 幅(mm) | 550 | 650 | 650 | 800 |
外形寸法 奥行き(mm) | 840 | 840 | 840 | 840 |
外形寸法 高さ(mm) | 1580 | 1580 | 1830 | 1830 |
電気特性 電源 | 三相 200V 50/60Hz | 三相 200V 50/60Hz | 三相 200V 50/60Hz | 三相 200V 50/60Hz |
電気特性 消費電力(kVA) | 3.7/4.1 | 4.6/5.3 | 5.8/7.0 | 6.9/8.4 |
電気特性 電流(A) | 11.0/12.1 | 13.4/15.5 | 16.8/20.3 | 20.0/24.5 |
電気特性 漏電ブレーカ(A) | 30 | 30 | 30 | 30 |
電気特性 定格電流(A) | 15 | 20 | 30 | 30 |
電気特性 感度電流(mA) | 30 | 30 | 30 | 30 |
電気特性 電源配線(mm2) | 2.0 | 3.5 | 5.5 | 5.5 |
冷却器細目 圧縮機 型式 | 密閉型 | 密閉型 | 密閉型 | 密閉型 |
冷却器細目 圧縮機 電送機(kW) | 1.49 | 2.24 | 3.0 | 3.79 |
冷却器細目 水冷却器 | ステンレス プレート熱交換器 | ステンレス プレート熱交換器 | ステンレス プレート熱交換器 | ステンレス プレート熱交換器 |
冷却器細目 循環水 温度(℃) | 20 | 20 | 20 | 20 |
冷却器細目 循環水 流量(/min) | 20 | 20 | 30 | 30 |
冷却器細目 循環水 吐出圧力(MPa) | 0.15 | 0.2 | 0.2 | 0.2 |
冷却器細目 循環水 ポンプ出力 (kW) | 0.35/0.57 | 0.35/0.57 | 0.35/0.57 | 0.35/0.57 |
冷却器細目 循環水 水槽容量(L) | 20 | 20 | 20 | 20 |
冷却器細目 凝縮器 | アルミフィン プレート銅管熱交換器 | アルミフィン プレート銅管熱交換器 | アルミフィン プレート銅管熱交換器 | アルミフィン プレート銅管熱交換器 |
冷却器細目 送風機 型式 | プロペラファン | プロペラファン | プロペラファン | プロペラファン |
冷却器細目 風量(m3/min) | 53/63 | 62/72 | 80/94 | 99/117 |
冷却器細目 電動機(kW) | 0.2 | 0.2 | 0.2 | 0.2 |
冷却器細目 外気温度(℃) | DB-5〜49 | DB-5〜49 | DB-5〜49 | DB-5〜49 |
冷却器細目 外循環水使用溫度範囲(℃) | 15〜30 | 15〜30 | 15〜30 | 15〜30 |
冷却器細目 冷却制御方式 | ホットガスパイパス制御 | ホットガスパイパス制御 | ホットガスパイパス制御 | ホットガスパイパス制御 |
冷却器細目 冷媒 | R-407C | R-407C | R-407C | R-407C |
冷却器細目 溫度調節器 | 電子式 デジタル温度表示付 調節器 | 電子式 デジタル温度表示付 調節器 | 電子式 デジタル温度表示付 調節器 | 電子式 デジタル温度表示付 調節器 |
配管口径 循環水 入口(A) | 20メネジ | 20メネジ | 20メネジ | 20メネジ |
配管口径 循環水 出口(A) | 20メネジ | 20メネジ | 20メネジ | 20メネジ |
配管口径 ドレン口(A) | 15メネジ | 15メネジ | 15メネジ | 15メネジ |
概算質量(kg) | 210 | 280 | 320 | 390 |

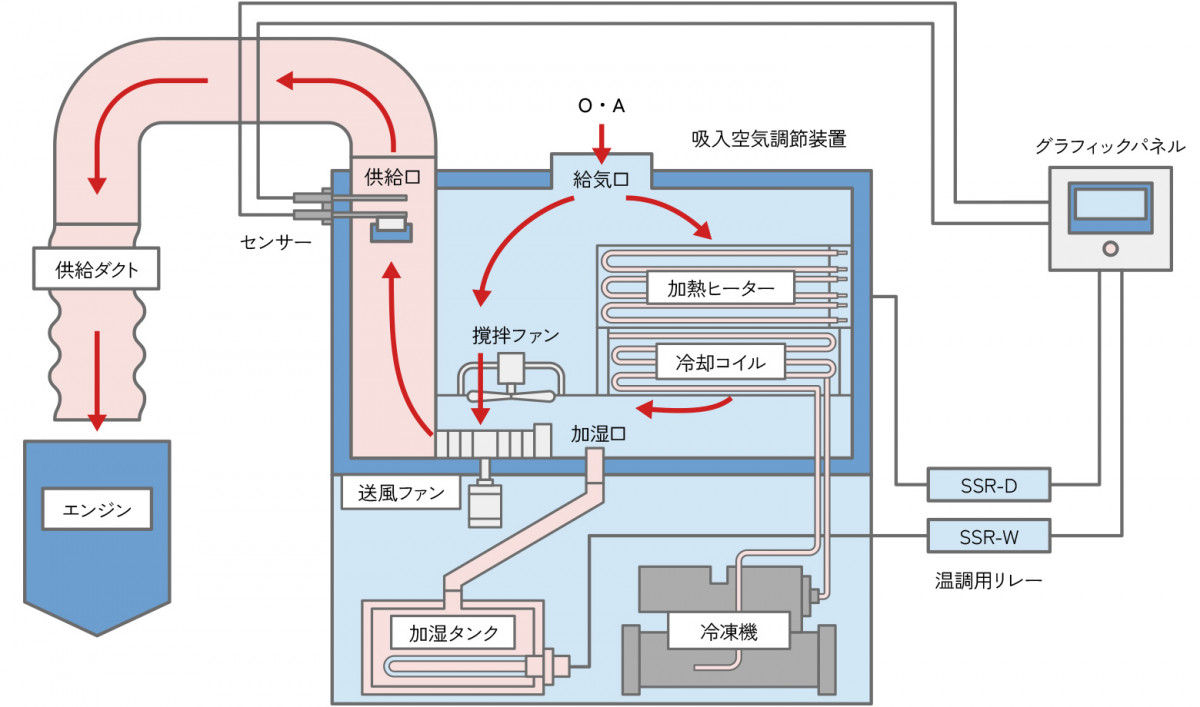

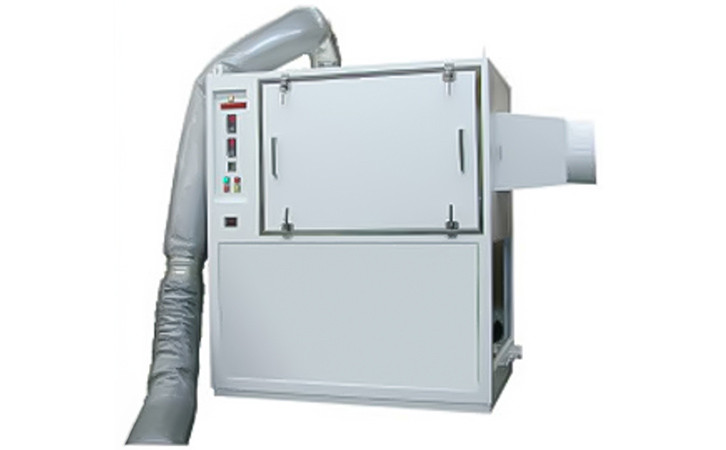

吸入空気調節装置(特殊対応)
フローシート
燃料温調器
本燃料温調器は、燃料タンク内(20L)のガソリンを一定温度、圧力にて供給することが出来ます。
温度制御は、間接加熱・冷却式とし熱媒体を温調槽にて一定温度に保ち、熱交換コイル内へ燃料を流すことにより行います。また、圧力制御は手動レギュレーターによる背圧調整方式と、任意圧力による圧送方式を三方弁にて切り替えることが出来ます。
特長
- 対話式グラフィックパネルによる操作性の向上
- 作業性を考慮した上下開閉扉
- 天井部観測窓によりワークの目視が簡単です
※その他、特殊仕様での製作など柔軟に対応いたします
フローシート

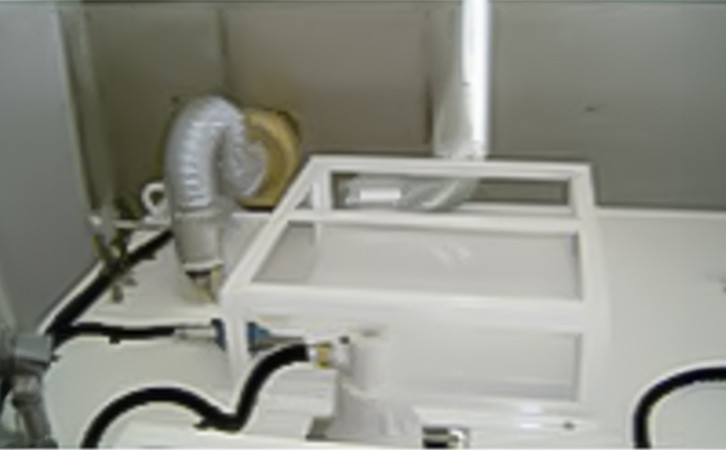

防爆型恒温槽(特殊対応)
間接加熱方式で爆発ベント、可燃性ガス検知器強制排気、自動消火器など、安全対策を考慮。
ガソリンや軽油などを使用したタンク・燃料ポンプ燃料系部品などの温度評価試験を安全に行えます。
大きさもワーク形状、負荷重量に合わせて柔軟に対応可能です。
参考仕様
温度範囲 | -40℃〜100℃ |
---|---|
湿度範囲 | 40%〜98%Rh |
内寸法 | W2000×D1500×H1800mm |
加熱 | 間接加熱方式(熱媒オイル) |
安全装備 | 制御部エアーパージ、放爆扉、ガス検知器、強制排気機構、消火装置、地震検知他 |
