HV-X ジェネレーターシリーズ
高周波ジェネレータユニット
TantecのHV-Xジェネレータシリーズは、最新式のコロナ＆プラズマ電源であり、スタンドアロン型の表面処理機に利用できるほか、OEM製の自動化ラインにおいての表面処理装置としてもご利用いただけます。
特長
制御モード
マイクロプロセッサー制御のHV-Xシリーズでは、以下の4つの制御モードを選択できます。
- シンプルモード
フロントパネル上のノブとLCDディスプレイを使用して、ごく基本的なパラメータのみを調整できます。 - Modbus（標準）
全パラメータの設定や保存、検証、監視を含む完全なパラメータ制御を実現します（ProfibusやCANopen、その他のバス制御はオプションです）。 - オペレータインターフェース制御、Tantec Remote-X（オプション）
全パラメータの設定や保存、検証、監視を含む完全なパラメータ制御を実現します。 - PLC構成（標準）
主要マシンのPLCや同様の中央制御システムにより、重要なパラメータのほとんどを制御・調整できます。
その他の特長
- 出力放電制御
電圧または電力制限のいずれかが可能です。 - ワット密度制御
部品/min、m/min、またはm2/minに基づきます（バス／オペレータインターフェース制御モードのみ） - タイマーモード
5モード、0.02～60秒タイマー - エレクトロードマッチング
70、80、90および100％
| 技術仕様 | HV-X02 | HV-X10 | HV-X20 | HT-Transformers |
|---|---|---|---|---|
| 主電圧および周波数 | AC100～240V 50/60Hz |
AC100～240V 50/50Hz |
AC100～240V 50/50Hz |
400V |
| 出力電圧／電力 | 最大400Vp 0～200W |
最大400Vp 0～1000W |
最大400Vp 0～2000W |
1～40kV（17種類） 0～2000W |
| 消費電力 | 300VA | 1200VA | 2150VA | 0～2000W |
| ランプアップ時間 | 5～30ms（電力負荷によって異なる） | 5～30ms（電力負荷によって異なる） | 5～30ms（電力負荷によって異なる） | 5～30ms（電力負荷によって異なる） |
| シャットダウン時間 | 1ms未満 | 1ms未満 | 1ms未満 | 1ms未満 |
| 寸法（L×W×H）（mm） | 430×470×200 | 430×470×200 | 430×470×200 | 210×164×218（乾燥） 242×242×267（オイル） |
| 重量（kg） | 12.5 | 12.5 | 14.5 | 5～11kg（変圧器の種類によって異なる） |
| オペレータインターフェー制御（オプション） | 5.7インチ標準カラータッチディスプレイポート：
|
5.7インチ標準カラータッチディスプレイポート：
|
5.7インチ標準カラータッチディスプレイポート：
|
－ |
| バス通信システム | 標準： RTU4線Modbus、57.6 kbaud、8ビット オプション： CANopen／Profibusなど |
標準： RTU4線Modbus、57.6 kbaud、8ビット オプション： CANopen／Profibusなど |
標準： RTU4線Modbus、57.6 kbaud、8ビット オプション： CANopen／Profibusなど |
－ |
| 準拠規制 | CE－RoHS－WEEE | CE－RoHS－WEEE | CE－RoHS－WEEE | CE－RoHS－WEEE |

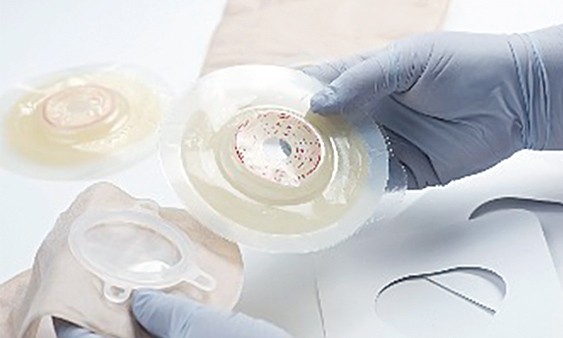

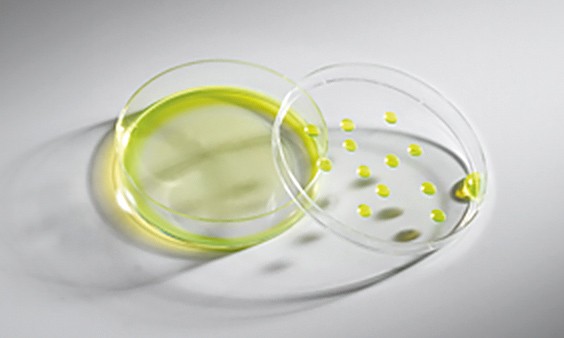

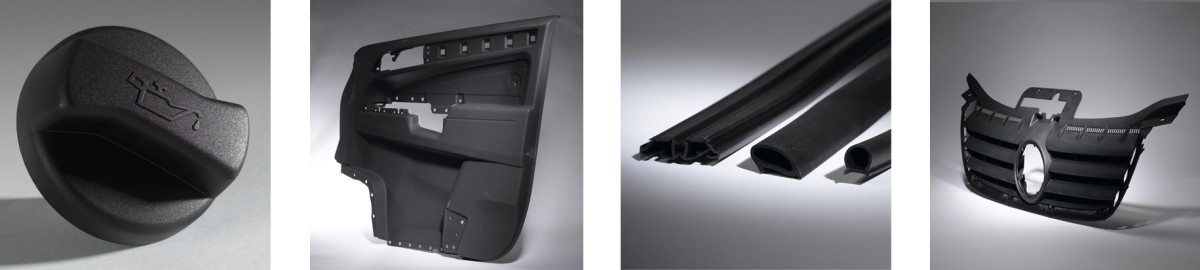

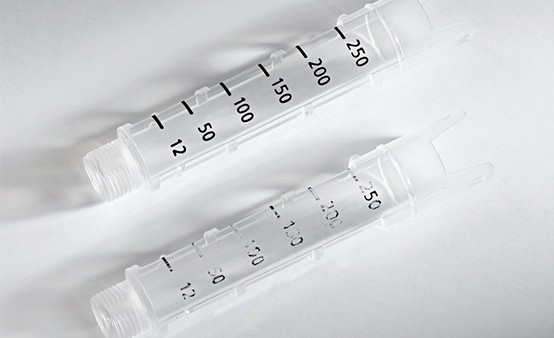

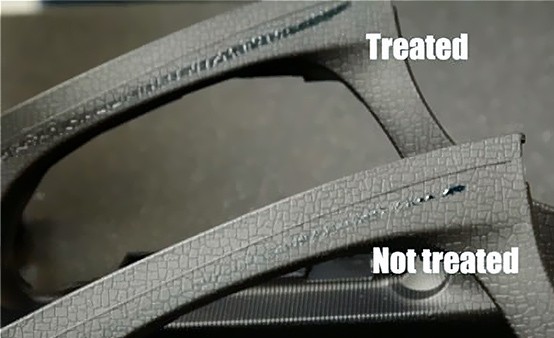

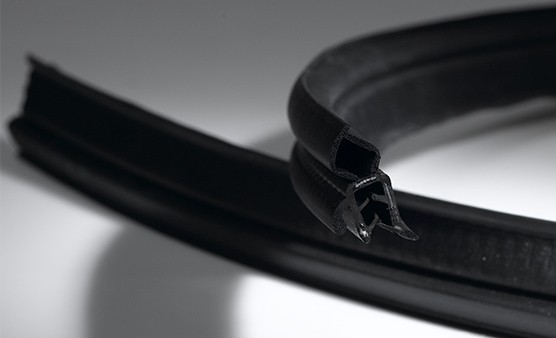

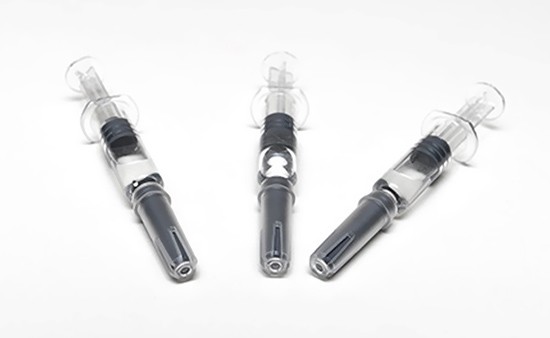

アプリケーション例
